前方指挥部卫星通信解决方案

作者：北京益天北创科技有限公司发布时间：2022-08-10 16:52:51 浏览次数：3092

背景需求

在发生地震、泥石流等重大自然灾害时，灾害现场往往会出现“道路损毁、电力中断、公网瘫痪”的情况，导致通信车辆无法到达到灾害现场。在前方现场指挥部没有通信指挥车的情况下，指挥人员无法与后方指挥中心进行有效的通信联系，导致后方作战指令不能第一时间下达，现场搜救工作不能顺利进行。当救援人员到达现场后，就需要在现场指挥部迅速建立通信手段，为现场提供应急通信保障，与后方指挥中心取得联系。

解决办法

针对上述问题，在前方指挥部没有通信指挥车的情况下，可使用我公司轻型卫星便携站，建立前方指挥部和后方指挥中心的卫星通信网络，实现双向音视频会议。轻型卫星便携站可为前方指挥部提供稳定可靠的卫星通信链路，在解决偏远地区的通信问题上发挥着重要的作用，是应急通信保障中极为重要的设备。

轻型卫星便携站等效口径0.75m，采用碳纤维反射面，工作在Ku波段，集成16W功放、大功率WiFi、300Wh锂电池、卫星调制解调器等设备，具有高度集成、智能操作、超轻背负、稳定可靠的特点。轻型卫星便携站可由单人背负，快速到达灾害现场，5分钟内完成架设并建立卫星通信链路。轻型卫星便携站可集成多种不同类型业务模块，实现不同业务的功能。

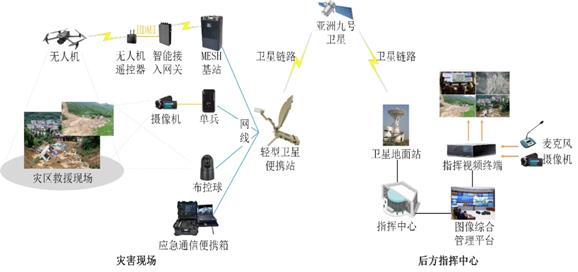

轻型卫星便携站用于救援现场解决应用拓扑图：

在通信保障人员到达灾害救援现场后，使用轻型卫星便携站建立卫星通信链路。便携站具有wifi和网口，可为单兵图传、布控球、应急通信便携箱、交换机、MESH自组网等设备提供卫星网络，通过卫星链路，将现场信息回传到后方指挥中心。

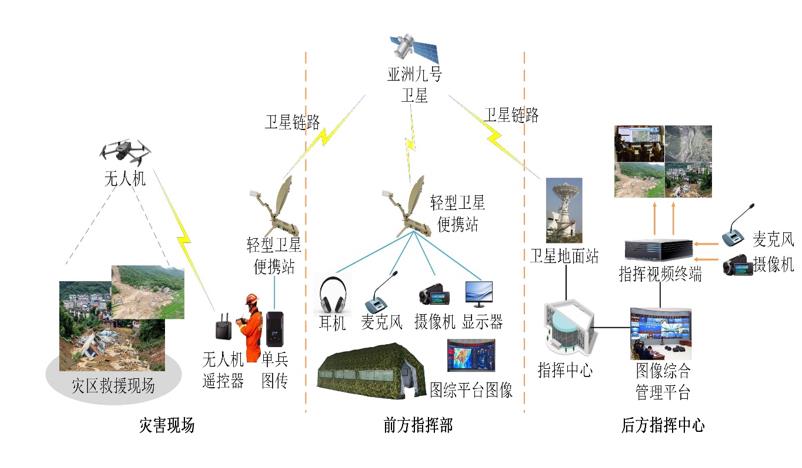

轻型卫星便携站用于前方指挥部解决应用拓扑图：

轻型卫星便携站可以内置视频业务模块，外接显示器、摄像机、麦克风、音箱等设备使用，为快速建立前方指挥部的卫星链路和视频会议系统提供保障，可以接入消防图像综合管理平台，与后方指挥中心实现双向音视频会商。

实际应用：

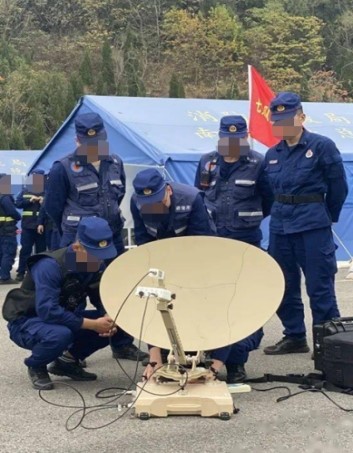

消防救援人员架设轻型卫星便携站照片：

功能特点

1、一体化应用：将Ku 0.75m天线、16W 功放、卫星调制解调器、大功率WiFi、可拆卸锂电池和智能辅助控制系统，共六个分系统有效整合为一个整体，极大简化了操作流程；

2、WiFi接入：系统内置大功率WiFi，并提供有线RJ45网口，方便各种业务终端接入；

3、操作简便性:天线系统配有本地LED屏幕和Web网页两种操作模式，在主控板、三轴角度传感器、双模定位和控制软件等智能辅助系统的帮助下实现快速、可靠和准确的寻星，极大缩短了寻星时间，同时提高了寻星的准确性；

4、自适应供电:具有220VAC电源适配器和可拆卸锂电池两种供电模式，锂电池可连续工作3.5小时；

5、散热与防护:为满足全天候使用的防护要求，采用密封式设计，全部板卡内置于密闭机箱，并通过内置导热板将终端系统热量传导到天线座架，从而有效解决终端板卡的高温工作问题，设备整机防护等级可达IP66；

6、超级便携性:结合高度集成的一体化应用特点，卫星便携站采用单包收纳背负携行方式。

技术规格

轻型卫星便携站技术规格参数
一般性能
开通时间	≤5分钟（从开箱到对星结束）
寻星时间	≤3分钟
天线形式	偏馈抛物面天线
等效口径	Ku0.75m
反射面板	碳纤维4块直线分割
定位方式	GPS北斗双模+手动输入
射频性能
名称	发射	接收
工作频段	13.75～14.50 GHz	10.70～12.75 GHz
系统增益	39.2+20log(f/14.25) dBi	38.1+20log(f/12.50) dBi
极化方式	线极化（垂直、水平，手动切换）
极化隔离	在轴≥35dB，偏轴1dB时≥30dB
机械性能
方位范围	90°～360°手动连续可调
俯仰范围	+15°～ +75°手动连续可调
极化方位	±90°手动连续可调
供电要求
设备供电	100～260VAC（47～63Hz）转29.4V充电适配器、可拆卸300Wh集成锂电池
电池续航	续航时间3.5小时
对外接口
接口类型	供电（4芯防水航插）1、有线业务（防水RJ45）1、无线WiFi（天线内置）1、扩展调试（6芯防水航插）1；
无线覆盖	频率2.4GHz、支持IEEE802.b/g/n、发射功率500mW、无线速率300Mbps
环境条件
工作温度	-30℃～+65℃
储存温度	-40℃～+75℃
海拔高度	≤5000m
防护等级	全密封设计，防护等级IP66；
