益天北创多网融合卫星站-北京益天北创科技有限公司

多网融合卫星站天线等效口径为0.6米，采用平板阵列天线，支持双发双收。采用网管(TDM/TDMA)+业务(FDMA)的混合通信体制，上行传输速率可达≥4Mbps，下行传输速率可达≥12Mbps。通过自动智能寻星，可实现3分钟内开通卫星链路，符合消防移动卫星站入网技术要求，可以接收国家消防救援局卫星主站网管信号，接入国家消防救援局卫星专网系统。融合卫星通信、Mesh通信、5G通信、WiFi、音视频调度、视频显示、信息管理等多功能业务于一体，现场指挥人员能基于卫星站，实现救援现场多路信息传输、汇集、展示、调度等操作，实现单兵、前指、后指之间的信息联动和协作。产品操作简单、携行方便，能够满足各种复杂环境下得的使用要求，广泛用于重大地质灾害、突发事情救援等场景。

1、自动控制支架，支持掉电姿势保持

2、支持IP加速，可进行高效数据传输

3、一键自动对星，3分钟内开通卫星链路

4、集成Mesh中继模组，实现与单兵之间的数据传输

5、满足三防要求，防护等级IP65

6、支持1-14路单兵音视频接入调度

技术参数
用途	融合卫星通信、Mesh通信、5G通信、WiFi、音视频调度、视频显示、信息管理等多功能业务于一体，现场指挥人员可基于卫星站，实现救援现场多路信息传输、汇集、展示、调度等操作，实现单兵、前指、后指之间的信息联动和协作。
天线等效口径及类型	0.6米，平板阵列天线
工作频率	发射：14GHz ～14.5GHz；接收：12.25GHz～12.75GHz
设备重量	10.75kg
外形尺寸	600×377×58mm（不含支架）
对星方式	一键自动对星，内置信标机，最佳对星角度为ACG门限值的最大值；内置简单频谱仪，可通过面板、Web页面查看载波和信标状态；内置方位俯仰极化传感器，能实时显示卫星站理论角度和实际角度信息；支持智能辅助对星；
工作高度	最高5000米
屏幕显示	自带12英寸以上高亮显示屏（分辨率720P），内置摄像头、扬声器
通信能力	集成卫星通信、Mesh通信、5G通信等功能；
天线增益	发射35.95dBi(14.00GHz)、36.59dBi(14.25GHz)、35.77dBi(14.5GHz)，接收35.26dBi(12.25GHZ)、 35.19dBi(12.50GHz)、35.34dBi(12.75GHz)
调制解调	BPSK、QPSK、8PSK、16APSK
输出功率：	16W（42dBm）
调整方式	手动调节方位、俯仰、极化，展开即可对星使用
供电管理	支持电源适配器、内置电池模块（可拆卸），工作2小时，支持提供外接电源供电（连续工作时间8H以上）。
定位方式	支持北斗
数据速率	上行速率5.78Mbps、下行速率13.2Mbps
数据接口	10/100M Base-T以太网接口、MESH接口
使用温度	-20℃～+55℃（常规电池）
防护等级	IP65
整站开通时间	2分58秒
业务传输	业务传输：支持1-14路单兵音视频同时接入调度；支持现场音视频及单兵佩戴终端数据通过Mesh信道回传至卫星站；支持后指、前指、灾害现场三方语音通话；具备多路本地视频监控、画面按模板显示、多路视频合路回传等能力；能实现720P以上高清图像传输;可接入国家消防救援局一体化综合业务调度平台。
入网标准	支持网管和业务双通道，可接入国家消防救援局卫星主站网管系统; 符合消防移动卫星站入网技术要求，接入消防卫星专网系统。支持网管信令加密传输;网管信道采用TDM/TDMA体制，返向链路支持控制和业务时隙，时隙数量动态可调，支持IP短报文传输。
便民服务	内置便民电话APP，支持受灾群众通过卫星链路拨打公网电话

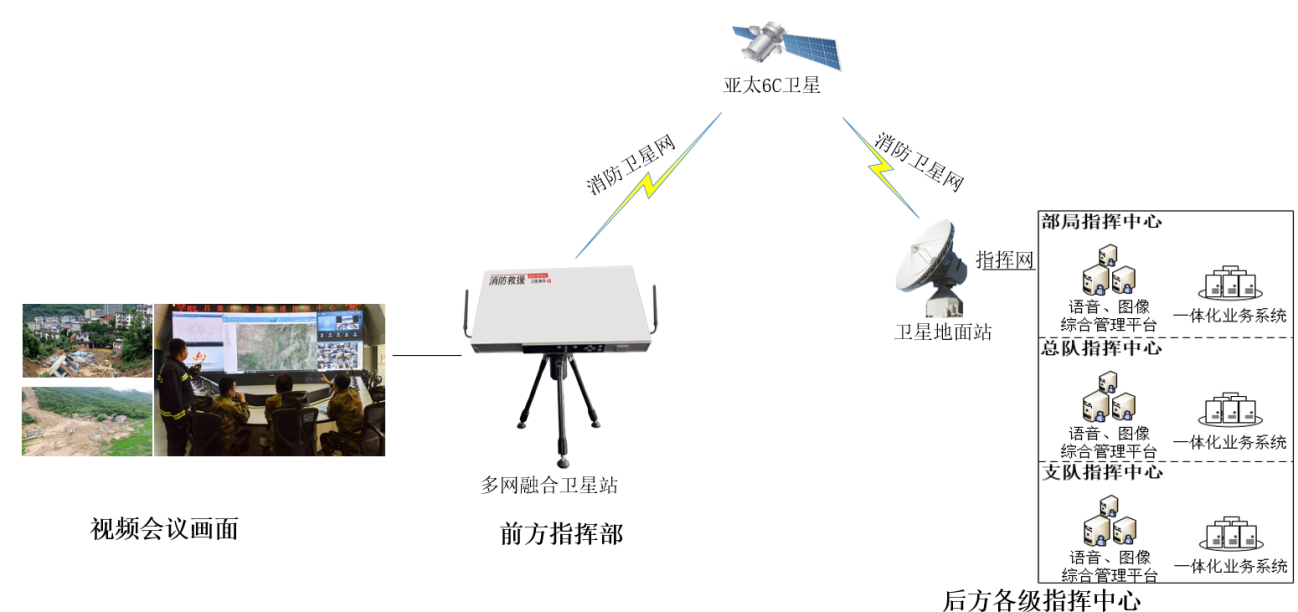

多网融合卫星站集成了卫星通信、Mesh通信、5G通信、WiFi、音视频会议等功能于一体，支持救援现场指挥音视频信息回传，支持多路单兵音视频本地接入调度，支持多路视频按模板分屏展示，支持后指、前指、灾害现场三方语音通话，支持三级音视频会议调度。多网融合卫星站不仅解决了救援现场与后方指挥部之间的信息传输通道问题，还可以基于卫星站实现前方救援指挥中的本地信息汇集、展示、调度及处理问题，可以实现后指、前指、灾害现场之间的信息联动和协作，有效克服一线救援中的信息传输不畅问题以及多层级联动问题，特别是救援最前沿信息的汇集、回传以及指挥部信息下达至单兵的问题。

案例1：

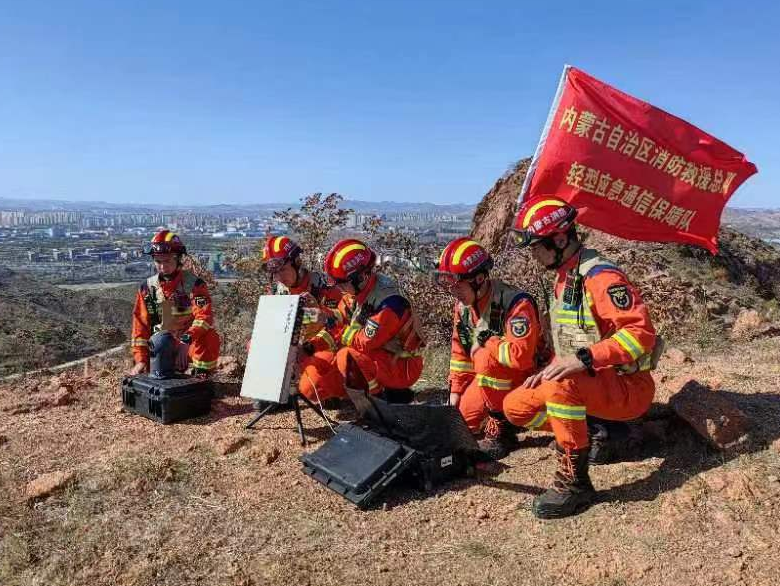

在“北疆蓝讯·2023”国家综合性消防救援队伍现场联合作战指挥通信体系示范建设现场会实战演习中，内蒙古自治区消防救援总队轻型应急通信保障队在高山救援环境下进行了卫星通信保障。在灾害现场“三断”（断网、断电、断路）的情况下，采用卫星通信技术手段，消防通信员能够回传灾害现场的语音、视频、数据等重要信息，使后方指挥中心能够及时了解灾害现场的情况，做出准确的决策和指挥。

此外，卫星通信还具有覆盖范围广、通信容量大、通信质量高等优点，适用于各种复杂环境下的应急通信保障。在灾害现场“三断”的情况下，卫星通信能够提供可靠的通信保障，为消防救援队伍的指挥和协调提供强有力支持。
