超轻型卫星便携站

产品描述 特色功能 技术参数 应用案例 下载资料 产品咨询

  超轻型卫星便携站,采用完全国产化设计,纯中文操作界面,所有核心技术自主实现。整机重量不超过6kg,超轻便携;体积小巧;防水性能优异,减震抗冲击性能好,携行方便,开通操作简单。
  超轻型卫星便携站,采用手动智能辅助寻星方式,2分钟内可完成对星开通链路,特别适合于应急通信保障、前突机动作战使用。产品可广泛用于消防、公安、应急、电力、水利、石油、气象、人防、航空航天、部队、运营商等各类行业。

1、体积小重量轻,整机总重量6KG。

2、内置简单频谱仪,可以清晰查看载波和信标状态。

3、支持H.265和H.264,能实现720P高清图像传输。

4、整机满足安防要求,防护等级IP67,抗冲击性能好。

5、支持IP加速,可进行高效数据传输。

6、可由中心站网管系统远程指挥调度。

7、操作简单,整站开通时间2分钟。


整站参数

工作频率

发射:14.014.5GHz;接收:12.2512.75GHz

天线口径

波导阵列天线

整站尺寸

385*306*58mm(含连接器,不含背包)

整站重量

6.0公斤

整机功耗

68W

续航时间

内置电池155WH,续航时间2小时

工作温度

- 20℃~+55℃(常规电池)

防护等级

IP67

工作海拔

最高5000

天线增益

发射增益≥32.5dBi,接收增益≥31.5dBi

极化方式

线极化,极化隔离度≥30dB(在轴)

对星方式

具有手动辅助对星功能,内置方位俯仰极化传感器,能实时显示便携站理论角度信息和实际角度信息;

内置简单频谱仪,可以清晰查看载波和信标状态;
提供对星APP控制管理软件,实现智能辅助对星,状态显示、参数配置


整站开通时间

2分钟

入网标准

支持网管和业务双通道,可以接收消防救援局卫星主站网管信号,接入消防救援局卫星主站网管系统

业务传输

可外接便携视频会议平板终端传输图像:支持H.265H.264,能实现720p高清图像传输;能接入消防救援局图像综合管理平台

射频单元

功放(BUC)

低噪声放大单元(LNB)

本振频率

13050MHz

本振频率

11300MHz

输出功率

16W

噪声系数

小于1.0dB

发射杂散

小于-55dBc

功率增益

大于55dB

调制解调参数

参数

网管信道

业务信道

数据速率

前向TDM32kbps ~ 5Mbps

反向TDMA32kbps ~ 5Mbps


双向FDMA64kbps ~ 5Mbps

调制解调方式

BPSKQPSK

BPSKQPSK

编码方式及码率

前向TDM

LDPCTPC(编码码率1/3

反向TDMA


LDPCTPC(编码码率1/2

LDPCTPC

(编码码率支持1/23/47/8


输出电平

-55dBm ~ -5dBm

最大输入电平

+5dBm

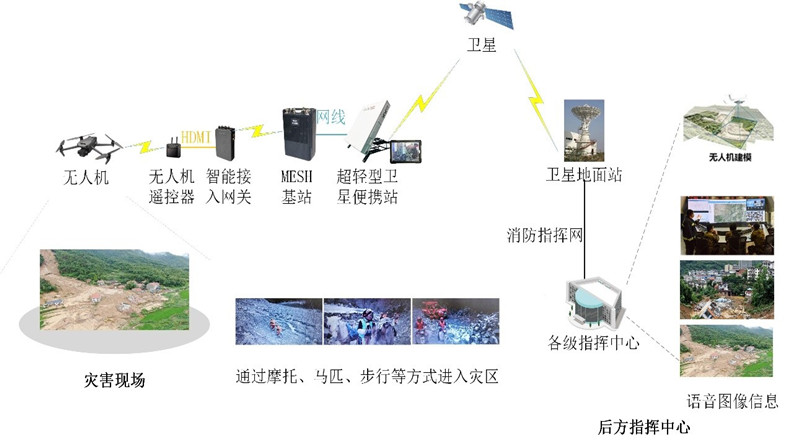

  我公司超轻型卫星便携站具有体积小、重量轻、操作简单、集成度高等特点,设备重量6kg,可快速用于前突机动通信,降低了前突通信人员背负装备的负担。两分钟对星完成并开通链路,第一时间将灾害现场图像回传到后方指挥中心,进行双向音视频会议。在多次灾害救援实战及演练,超轻型卫星便携站完成灾害通信保障任务,起到了至关重要的作用,得到了消防救援人员的一致好评。

  201911月,全国首届火焰蓝消防救援技能对抗比武在浙江举行,此次对抗比武活动,通过交流互鉴提升广大指战员的业务本领,我公司超轻型卫星便携站也亮相现场。

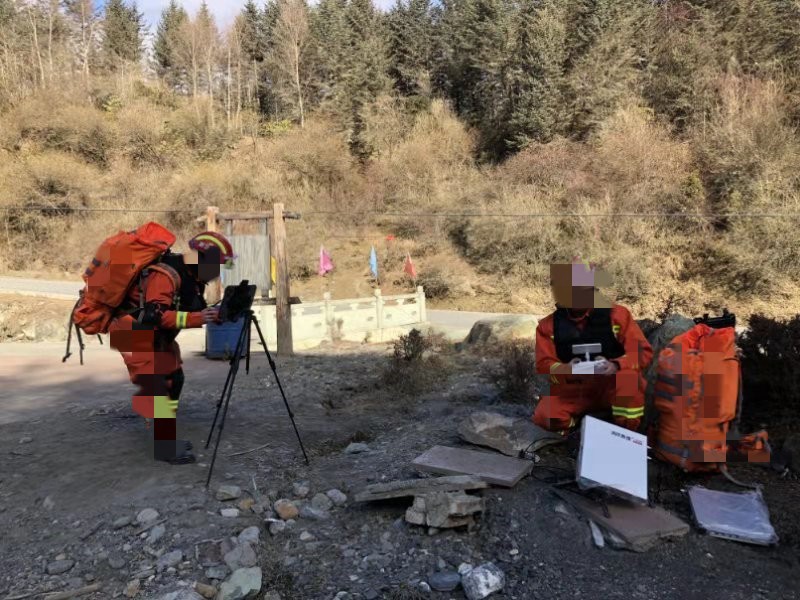

  2020年,在西藏自治区消防救援总队水域和地震救援装备采购项目中,我公司为处于地震带的消防队提供了超轻型卫星便携站应急通信装备,为各类应急、救援、抢险、保障等综合任务,提供了强有力的通信保障。




  在2020年,我公司为云南消防救援队伍提供了超轻型卫星便携站,主要用于大型灾害事故救援中的通信保障任务,能将灾害现场声音、图像回传到后方指挥中心,实现双向的音视频会议。




  在2020年,我公司为云南交通部门提供一批超轻型卫星便携站,用于道路交通、抢险救援中出现公网设施瘫痪的情况下,救援人员使用超轻型卫星便携站进行应急通信保障。




  在20215月,四川雅安举行的“应急使命·2021”抗震救灾演习中,消防救援人员操作超轻型卫星便携站装备,快速对星,建立卫星链路,将现场图像传输给后方指挥中心,完成应急通信保障任务,得到了应急管理消防救援局专业技术一级指挥长的高度评价。
