卫星调制解调器

产品描述 特色功能 技术参数 应用案例 下载资料 产品咨询

卫星调制解调器,TDM/TDMA(网管)+FDMA(业务)混合通信体制,双发双收,完全国产化设计,纯中文操作界面,所有核心技术自主实现,可用于远端站网络管理下的业务通信。可以为室外射频单元(LNB和BUC)提供独立的馈电和馈钟能力。 所有的信道传输算法和控制协议基于现场可编程门阵列(FPGA)开发,可以提供远程维护升级能力。

设备适用于高速率、大容量的卫星通信应用,特别适合信道条件恶劣的应用通信环境,可进行固定站、车载、机载、船载等机动式安装。产品广泛用于消防、公安、应急、电力、水利、石油、气象、人防、航空航天、部队、运营商等各类行业。


1、灵活的信息速率配置,业务信道双向载波最高28Mbps。

2、面向IP网络设计,为多样化的IP业务提供统一的卫星通信平台。

3、强大的后台网管系统,支持远程监控和管理。

4、设备经过CNAS机构权威认证,性能优异,质量可靠。

5、支持二层网桥模式和三层路由模式。

6、支持TDMA+FDMA双通道混合通信。

7、支持按需分配带宽及自动业务感知。

8、支持RS232串行数据口控制其他设备。

9、扩展口可定制化支持GPS/BD模块。


卫星调制解调器技术参数

调制解调参数

数据速率

网管信道

业务信道

前向TDM32kbps ~ 8Mbps
反向TDMA32kbps
~ 5Mbps

双向FDMA64kbps ~ 8Mbps

调制解调方式

BPSKQPSK

BPSKQPSK8PSK16APSK

编码方式及码率

前向TDMLDPCTPC(编码码率1/3
反向TDMALDPCTPC(编码码率1/2

支持卷积编码、卷积级联Reed-Solomon码、LDPCTPC
编码码率支持1/23/47/8

中频频率

950MHz ~ 2150MHz

接口类型和阻抗

Rx/TxN型头(阴),50Ω

输出电平

-55dBm ~ -5dBm

最大输入电平

+5dBm

IP加速

具有TCP协议加速功能,TCP加速性能≥70%(无误码)
具有IP QoS保障功能

对外接口

馈钟

支持10MHz外部参考,可关闭

馈电

LNB支持13V/18V馈电,BUC支持24V馈电,均可自主关闭

监控接口

具备本地参数设置、状态显示功能,具备远程监控功能,远控接口支持网口和RS232接口

数据接口

具备网口和V.35接口,可根据客户需求扩展定制

供电参数

工作电压

交流110~240V50~60Hz

功耗

30W

其他参数

温度

工作温度:-40~85℃;储存温度:-55~85

工作湿度

95%,非冷凝

外形尺寸

480*400*45mm(含安装件),1U

重量

3.8kg

  卫星调制解调器主要应用于卫星地面站、静中通、动中通、固定站、便携站系统,通过射频接口连接低噪声变频器(LNB)和上变频功率放大器(BUC),实现卫星通信应用。

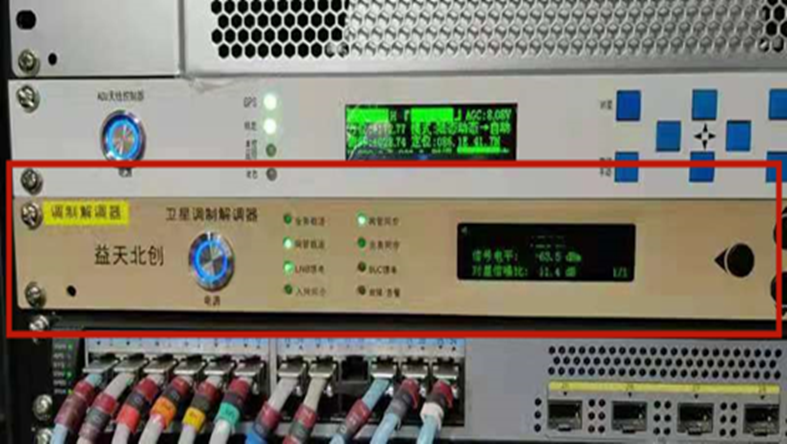

  目前,我公司卫星调制解调器以在全国多个消防救援总队和支队得到应用,部署安装在通信指挥车上和消防船中。主要功能为在突发山火、地震、泥石流等重大灾害时,地面常规通信手段基本损毁或者没有公网的情况下,安装有卫星调制解调器的应急通信指挥车可快速到达救援现场,为现场提供卫星通信保障,实现音视频会议。

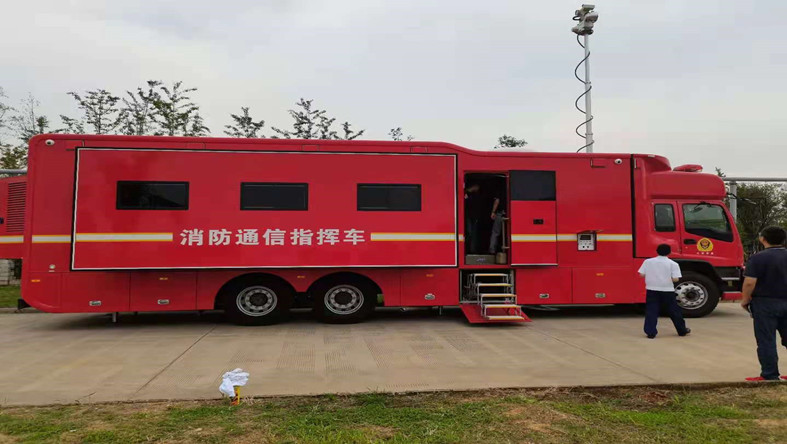

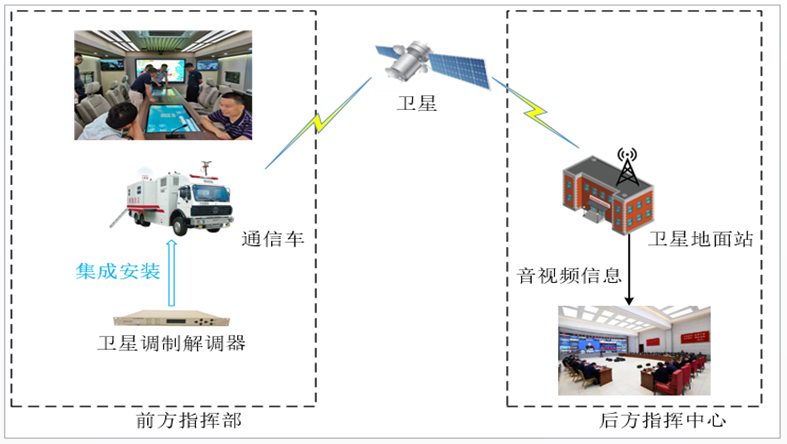

  在2020年,我公司对西藏消防救援总队动中通方舱车改造项目中,集成安装了卫星调制解调器设备,并成功接入消防救援局新卫星网管系统。应急通信指挥车可作为前方指挥部,为前方现场提供应急通信保障,通过使用卫星链路与后方指挥部进行双向音视频会议。

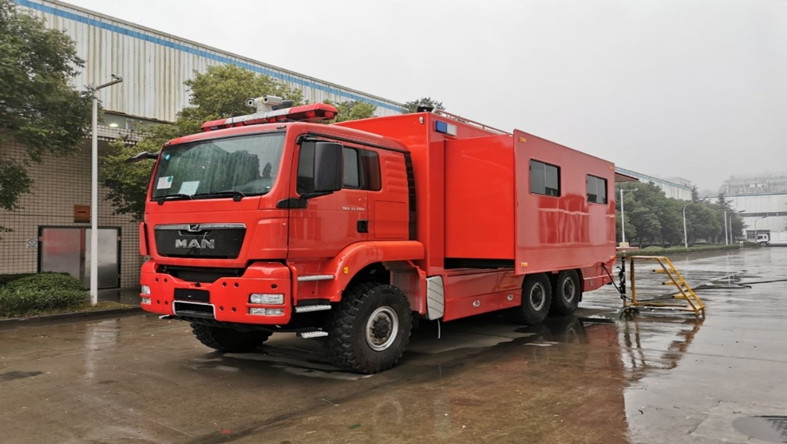

  在2020年,XXX消防队伍通信指挥车改造项目中,安装了我公司卫星调制解调器,可以无缝接入消防救援局新卫星网管系统,能接收消防救援局卫星主站信号,通过卫星链路可实现双向音视频会议。

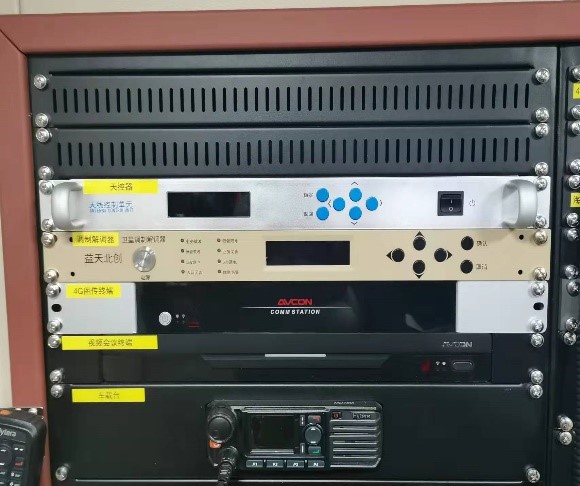

  在2020年,XXX消防队伍通信指挥车改造项目,安装了我公司卫星调制解调器,能接入消防救援局新卫星网管系统,接入消防卫星网络,通过卫星链路与后方指挥中心,实现双向音视频会议。
