一体化车载相控阵卫星站，采用相控阵天线,内置调制解调器、LNB、BUC,等效口径为0.9米，能够自动控制天线方位转动和俯仰的电子波束指向，对目标卫星进行实时跟踪，天线具有快速定位、实时跟踪、精准指向、稳定通信等特点。设备支持双发双收（发射：13.75 GHz ～14.5GHz，接收：10.7 GHz～12.75 GHz），采用网管（TDM/TDMA）+业务(FDMA)的混合通信体制，通过自动寻星，可实现2分钟内开通卫星链路。
本产品设计上采用一体化设计，安装便捷，具有IP65级的防护性能，能够满足各种复杂环境下的使用要求，广泛用于公安、应急、消防、军工、航天、电力、水利、石油、气象等各类行业领域。
1、安装方便，无需改装车辆,广泛适用于各类车辆；
2、操作方便，自动对星，整站开通时间2分钟以内；
3、支持H.265和H.264，能实现720p高清图像传输；
4、超低剖面、重量轻、低功耗，IP65防护，适应全天候工作；
5、技术先进，可快速、准确搜索并锁定卫星；
6、支持网管和业务双通道；
|
技术参数 |
|
|
天线孔径口径 |
0.9m |
|
工作频率 |
接收：l0.7-12.75GHz 发射：13.75-14.5GHz |
|
G/T值 |
Max≥12.5dB/K@l2.5GHz |
|
EIRP |
Max≥51dBW@14.25GHz |
|
极化调整 |
-180°～180°电子合成任意线极化 |
|
交叉极化隔离度 |
≥30dB (-1dB波束宽度） |
|
工作温度 |
-40℃ ～65℃ |
|
跟踪范围 |
方位360°连续旋转；俯仰20°～85° |
|
跟踪精度 |
≤0.2°RMS |
|
遮挡恢复时间 |
遮挡时间≤2mins,瞬时恢复2mins<遮挡时间≤30mins,恢复时间≤5s遮挡时间>30mins,恢复时间≤10s |
|
天线接口 |
复合航插（含供电、天线控制、射频） |
|
功耗 |
≤55OW(含60W功放） |
|
供电 |
DC 24V |
|
外形尺寸 |
480*400*45mm（含安装件），1U |
|
天线重量 |
≤63.5kg |
|
调制解调方式 |
BPSK、QPSK |
|
调制解调器速率 |
网管速率:前向TDM:64kbps～2Mbps;返向TDMA:64kbps～2Mbps;业务速率：双向FDMA:16kbps～20Mbps |

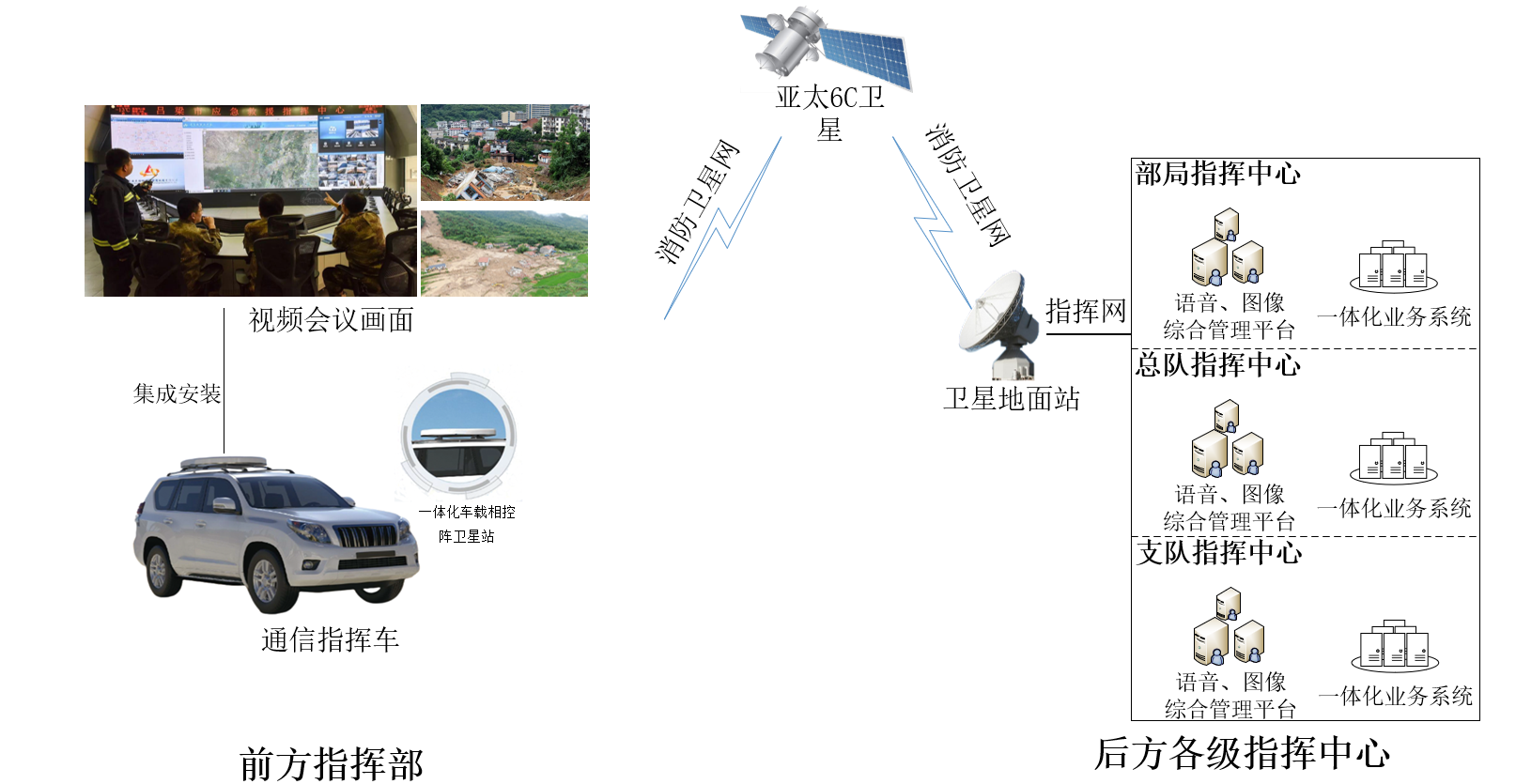

一体化车载相控阵卫星站通过内置调制解调器、LNB、BUC等设备，可快速安装在普通消防救援车辆顶部，能够实现自动控制天线方位转动和俯仰的电子波束指向，对目标卫星进行实时跟踪。支持救援车辆在行进中的不间断通信。在紧急救援情况下，如地震、洪水等自然灾害发生时，可以快速部署在现场，通过其强大的通信能力，建立现场与外界的实时通信链路，保障了救援队伍之间的信息交流，提高救援效率。
案例1：
“北疆蓝讯·2023”国家综合性消防救援队伍现场联合作战指挥通信体系示范建设现场会实战演习在包头市固阳县成功举行。演习设定在包头市固阳县发生6.0级以上地震，消防救援支队迅速响应，集结出动一支重型地震救援专业队和一支重型应急通信保障队，赶赴震中灾区。在距离震中还有20公里时，前方道路桥梁损毁，现场无公网信号，应急通信保障队队员使用一体化车载相控阵卫星站与指挥部联系。一体化车载相控阵卫星站可快速安装在普通消防救援车辆顶部，支持救援车辆在行进中的不间断通信，保障与后方指挥中心的音视频传输。
此次演习旨在展示国家综合性消防救援队伍的实战能力和联合作战指挥通信体系示范建设成果，提高应急救援能力和协同作战水平。通过相控阵车载卫星站的应用，消防救援队伍可以更好地应对自然灾害等突发事件，保障人民群众的生命财产安全。
