超轻型手自一体卫星便携站天线等效口径为0.60米。支持双发双收(发射:13.75GHz~14.5GHz;接收:10.7GHz~12.75GHz),上行传输速率可达4Mbps,下行传输速率可达12Mbps。内置Mesh通信模块,支持本地单兵至卫星站的无线数据传输。通过自动智能寻星,可实现2分钟内开通卫星链路。
本产品采用一体化设计,具有优异的三防性能,能够满足各种复杂环境下的使用要求,广泛用于重大地质灾害、突发事情救援等场景。
1. 一键自动对星;
2. 满足三防要求,防护等级IP67;
3. 体积小、重量轻,整站重量约11.8Kg;
4. 自动控制支架,支持掉电姿势保持;
5. 内置Mesh通信模块,支持单兵至卫星站的无线数据传输;
技术参数 |
|
工作频率 |
发射:13.75 GHz~14.5GHz;接收:10.7 GHz~12.75 GHz |
设备重量 |
≤11.8Kg |
携行尺寸 |
586 × 375 × 57mm |
对星方式 |
一键自动对星,内置信标机,最佳的对星角度为ACG门限值的最大值;内置简单频谱仪,可以清晰查看载波和信标状态 |
工作高度 |
最高5000米 |
对星方式 |
自动对星(俯仰、方位、极化自动调整) |
通信能力 |
卫星通信、Mesh通信 |
天线增益 |
发射≥35dBi, 接收≥34.5dBi |
调制解调 |
BPSK、QPSK、8PSK、16APSK |
供电管理 |
内置电池175WH, 续航时间不小于2小时, 可选配258WH电池 |
编码方式 |
LDPC、TPC编码 |
定位方式 |
支持北斗 |
数据速率 |
上行速率≥4Mbps、下行速率≥12Mbps |
数据接口 |
10/100M Base-T以太网接口、WIFI |
使用温度 |
-20℃~+55℃(常规电池);-40℃~+55℃(选配低温电池) |
防护等级 |
IP67 |
外接供电 |
电源适配器、内置电池模块(可拆卸) |
对星时间 |
≤2分钟 |
业务传输 |
支持网管和业务双通道,可接收国家消防救援局卫星主站网管信号,接入国家消防救援局卫星主站网管系统 |

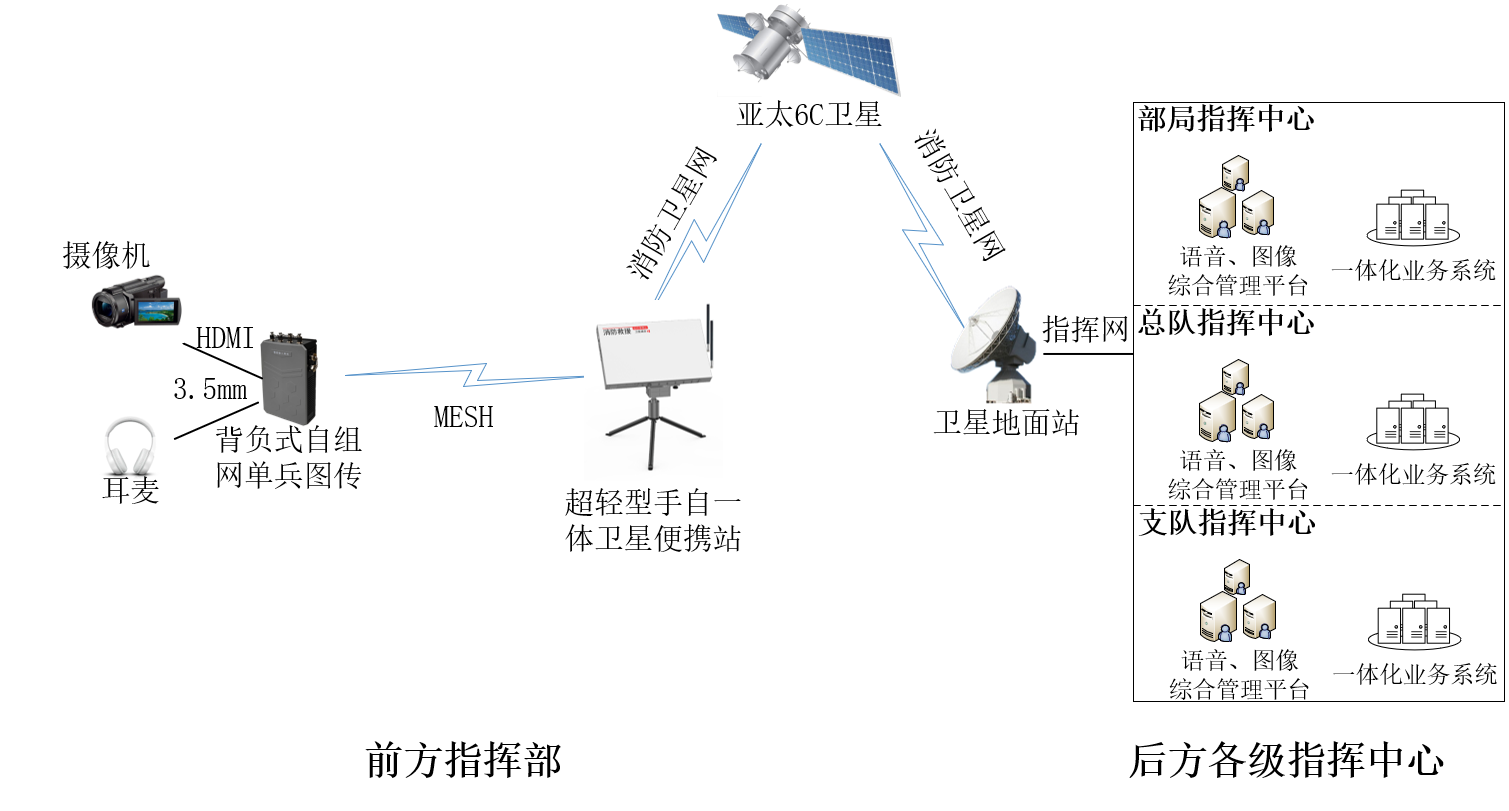

当发生重大地质灾害,导致了人员伤亡和财产损失。为了及时救援受灾群众,需要快速建立通信链路,以便指挥部与救援队伍之间进行实时通信和数据传输。超轻型手自一体卫星便携站通过自动智能寻星,可实现2分钟内开通卫星链路,为救援工作节省了宝贵的时间。同时设备内置Mesh通信模块,支持本地单兵至卫星站的无线长距离数据传输,使得通信更加灵活和便捷。
在救援现场可为救援指挥部与救援队伍之间提供卫星专网和本地Mesh自组网通信,为救援工作提供了重要的通信支持,确保了救援行动的顺利进行。同时,该设备的优异性能和三防设计也使其在恶劣的环境条件下能够正常工作,为救援工作提供了可靠的保障。
案例1:

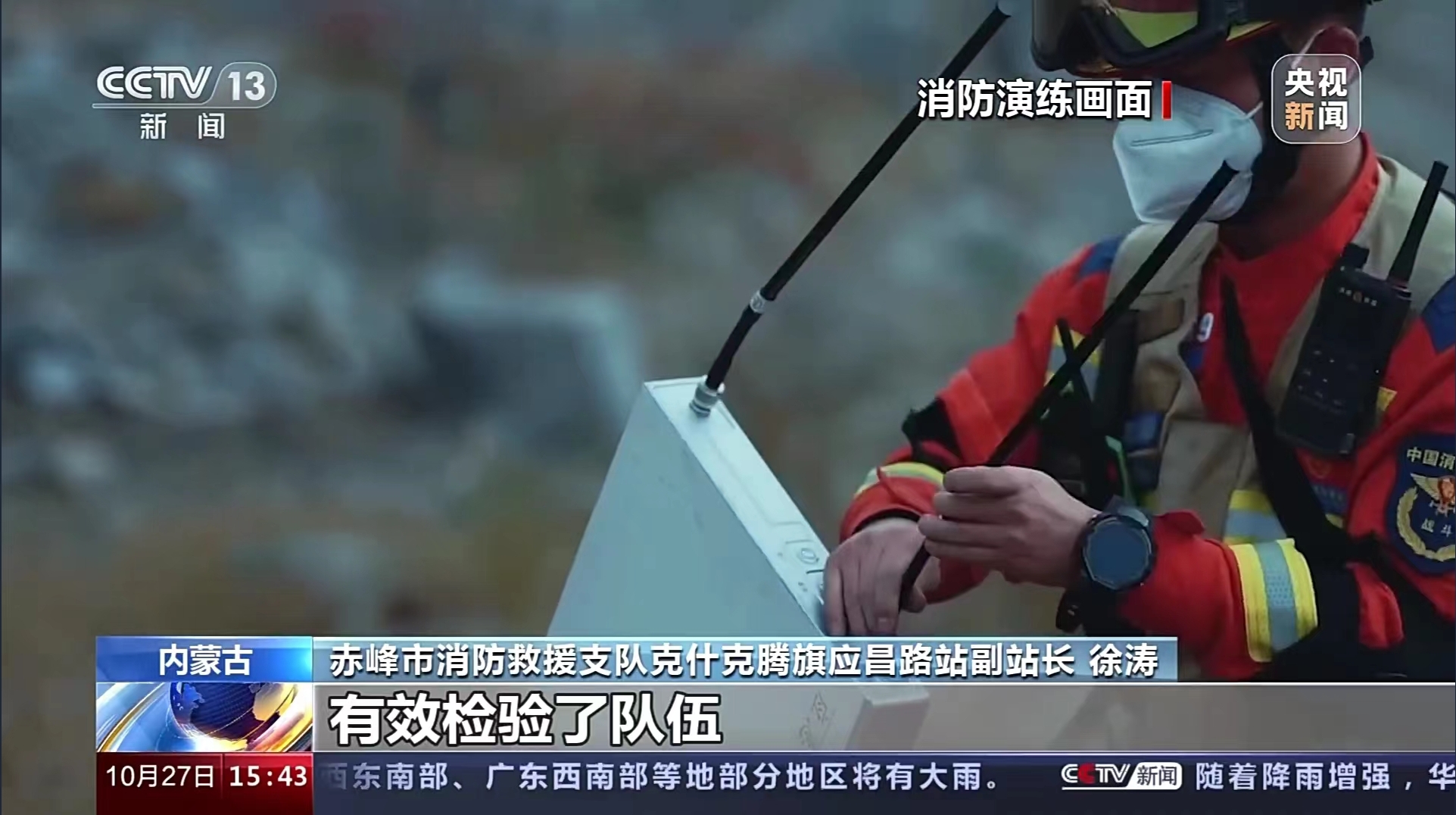

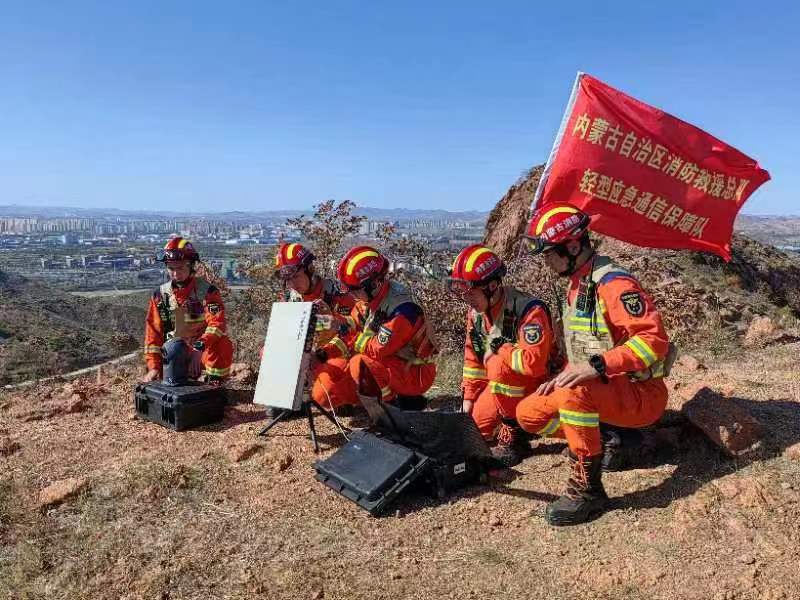

在“北疆蓝讯·2023”国家综合性消防救援队伍现场联合作战指挥通信体系示范建设现场会实战演习中,包头市固阳县阴山山脉大清山地形复杂多样的环境下,为了解决现场音视频通信覆盖难题,内蒙古自治区消防救援总队轻型应急通信保障分队进行现场实际测试应用超轻型手自一体卫星便携站的情况。该设备内置Mesh通信模块,可以实现本地单兵至卫星站的无线数据传输以及救援现场与后方指挥中心的音视频和数据回传。
超轻型手自一体卫星便携站在地震、地质灾害、极端天气森林火灾等自然灾害的应急救援中具有重要作用,可以解决公网信号弱、通信保障难等问题,提高救援效率,保障人民生命财产安全。
